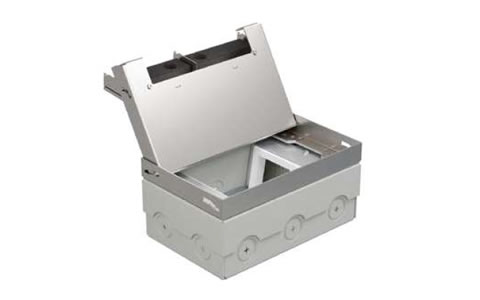

70204 LUK/4M Люк в пол на 4 постов (45х45мм) нерж. сталь. с коробкой и суппортом, в уровень с полом, увел. углубление 20мм для напольного покрытия
Люки предназначены для установки в полу с высокими требованиями к нагрузочным характеристикам.
• Установка люка в уровень с полом.
• Подходят для напольных покрытий с сухим типом уборки.
Максимальная надёжность
• Система блокировки крышки защищает кабель от повреждения.
• Вывод кабеля с защитным уплотнением обеспечивает подключение оборудования с закрытой крышкой в соответствие с заявленным кодом IP.
• Степень защиты от ударов код IK10.
| ЛЮК В ПОЛ НА 4 ПОСТА |
 |
Назначение
Организация рабочих мест.
Характеристики
Материал: сталь.
Цвет: сталь.
Степень защиты: IP40 по контуру крышки.
Углубление до 20 мм в крышке для установки напольного покрытия.
На стенках коробки перфорированные отверстия: диаметр 22/27 - 10 шт.
Монтаж
В стяжку монолитного пола.
Монтаж ЭУИ: модульные механизмы LK45.
Комплект поставки
Люк с коробкой и суппортом.
|
 |
| |

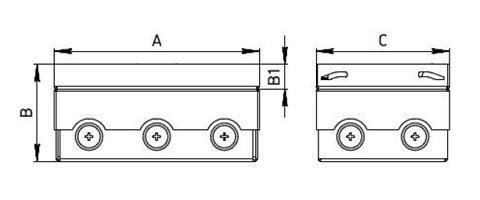

| Артикул |
Наименование |
А, мм |
В, мм |
C, мм |
В1, мм |
Фото |
| 70204 |
LUK/4М Люк в пол на 4 поста (45 х 45 мм), с коробкой и суппортом, вровень с полом |
200 |
95 |
130 |
24 |
 |
|
|
| Артикул |
|
Наименование |
Цвет |
A, мм |
B, мм |
C, мм |
A1, мм |
B1, мм |
C1, мм |
Монтажноеотверстие, мм |
| 70027 |
2x2ST |
Люк в пол на 2 х 2 поста* (45 х 45 мм) в комплекте с коробкой и суппортом |
сталь |
145 |
60 |
270 |
95 |
8 |
237 |
120 х 240 |
|
Таблица подбора напольного люка Экопласт
| Код |
Наименование |
Формат |
Ед.
измер-я |
Кол-во в упаковке |
| 70016 |
LUK/1.5BR |
Люк в пол, бронзовый |
на 1.5 модуля |
шт |
1 |
| 70017 |
LUK/1.5AL |
Люк в пол, алюминевый |
на 1.5 модуля |
шт |
1 |
| 70116 |
BOX/1.5S |
Коробка для люков LUK/1.5BR, LUK/1.5AL в пол (металлическая для бетона) |
на 1.5 модуля |
шт |
1 |
| 70022 |
LUK/2 |
Люк в пол на 2 модуля (45х45 мм) с суппортом, пластик |
на 2 модуля |
шт |
1 |
| 70122 |
BOX/2 |
Коробка для люка LUK/2 в пол (пластиковая для заливки в бетон) |
на 2 модуля |
шт |
1 |
| 70020 |
LUK/2BR |
Люк в пол, бронзовый |
на 2 модуля |
шт |
1 |
| 70021 |
LUK/2AL |
Люк в пол, алюминевый |
на 2 модуля |
шт |
1 |
| 70120 |
BOX/2S |
Коробка для люка LUK/2 в пол (металлическая для бетона) |
на 2 модуля |
шт |
1 |
| 70062 |
LUK/6 |
Люк в пол, пластиковый |
на 6 модулей |
шт |
1 |
| 70160 |
BOX/6 |
Коробка для люка в пол (пластиковая для заливки в бетон) |
на 6 и на 8 модулей |
шт |
1 |
| 70082 |
LUK/8P |
Люк в пол, пластиковый |
на 8 модулей |
шт |
1 |
| 70083 |
LUK/8 |
Люк в пол, сталь |
на 8 модулей |
шт |
1 |
| 70183 |
BOX/8 |
Коробка для люка в пол, сталь |
на 8 модулей |
шт |
1 |
| 70012 |
LUK/12 |
Люк в пол на 12 модулей (45х45мм) в комплекте с коробкой и суппортами |
на 12 модулей |
шт |
1 |
| 70204 |
LUK/4M |
Люк в пол на 4 постов (45х45мм) нерж. сталь. с коробкой и суппортом, в уровень с полом, увел. углубление 20мм для напольного покрытия |
на 4 модуля 45х45 |
шт |
1 |
| 70206 |
LUK/6M |
Люк в пол на 6 постов (45х45мм) сталь. с коробкой и суппортом, в уровень с полом, увел. углубление 20мм для напольного покрытия |
на 6 модулей 45х45 |
шт |
1 |
| 70208 |
LUK/8M |
Люк в пол на 8 постов (45х45мм) сталь. с коробкой и суппортом, в уровень с полом, увел. углубление 20мм для напольного покрытия |
на 8 модулей 45х45 |
шт |
1 |
| 70210 |
LUK/10M |
Люк в пол на 10 постов (45х45мм) сталь. с коробкой и суппортом, в уровень с полом, увел. углубление 20мм для напольного покрытия |
на 10 модулей 45х45 |
шт |
1 |
| 70212 |
LUK/12M |
Люк в пол на 12 постов (45х45мм) сталь. с коробкой и суппортом, в уровень с полом, увел. углубление 20мм для напольного покрытия |
на 8 модулей 45х45 |
шт |
1 |
| 70141 |
BOX/4 |
BOX/4 Металлическая коробка с крышкой для заливки в пол 159,6х133,6х75мм для люков 70040 |
для люков 70040 |
шт |
1 |
| 70161 |
BOX/6-8 |
BOX/6-8 Металлическая коробка с крышкой для заливки в пол 249,6х167,6х75мм, для люков 70062, 70082 |
для люков 70062, 70082 |
шт |
1 |
| 70181 |
BOX/6-8 |
BOX/8-12 Металлическая коробка с крышкой для заливки в пол 309х217х105мм, для люков 70083, 70012 |
для люков 70083, 70012 |
шт |
1 |
